我國預拌砂漿正處于快速發(fā)展階段，預拌砂漿的使用有效減少了資源損耗，提高了工程質(zhì)量，改善了城市環(huán)境。但是，目前預拌砂漿還存在較多質(zhì)量問(wèn)題，若不加以規范，將使其優(yōu)勢大打折扣，甚至起到反作用。預拌砂漿的質(zhì)量控制需要從生產(chǎn)源頭開(kāi)始，包括原材料質(zhì)量控制、成品質(zhì)量控制、施工現場(chǎng)控制等各個(gè)方面，只有將這些方面都做好，預拌砂漿才能真正發(fā)揮作用。

預拌砂漿質(zhì)量通病原因分析

裂縫產(chǎn)生原因：

裂縫產(chǎn)生的因素很多，既有沉降、溫度、干縮，也有設計上的疏忽、施工質(zhì)量、材料不合格、缺乏經(jīng)驗及施工管理人員意識差等。最為常見(jiàn)的裂縫有五大類(lèi)，一是基層不均勻沉降。二是溫度裂縫，溫度的變化會(huì )引起材料的熱脹、冷縮，當約束條件下溫度變形引起的溫度應力足夠大時(shí)，墻體就會(huì )產(chǎn)生溫度裂縫。三是干燥收縮裂縫，簡(jiǎn)稱(chēng)干縮裂縫，加氣砼砌塊、粉煤灰砌塊等砌體隨著(zhù)含水量的降低，材料會(huì )產(chǎn)生較大的干縮變形。干縮后的材料受濕后仍會(huì )發(fā)生膨脹，脫水后材料會(huì )再次發(fā)生干縮變形。四是由溫度和干縮共同產(chǎn)生的裂縫。加氣砼砌塊、粉煤灰砌塊等砌體在建筑物墻體上的分布一般可為這兩種裂縫的組合，或因具體條件不同而呈現出不同的裂縫現象，而其裂縫的后果往往較單一因素更嚴重。五是塑性收縮，原因主要是因為砂漿抹灰后短時(shí)間內，其處于塑性狀態(tài)時(shí)水分減少后產(chǎn)生收縮應力，一旦收縮應力超過(guò)砂漿自身黏結強度后，就會(huì )在結構表面產(chǎn)生裂縫。抹灰砂漿表面發(fā)生塑性干縮受時(shí)間、溫度、相對濕度及抹灰砂漿自身保水率的影響。另外設計上的疏忽、不按規范要求設分格條、無(wú)針對性防裂措施、材料質(zhì)量不合格、施工質(zhì)量差、違反設計施工規程、砌體強度達不到設計要求，以及缺乏經(jīng)驗也是造成墻體裂縫的重要原因之一。

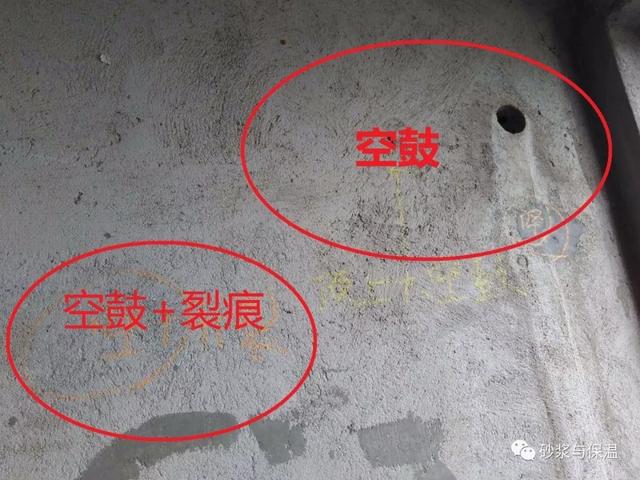

1.2空鼓

空鼓產(chǎn)生的原因主要有四個(gè)：一是基層墻體表面未處理。墻體表面黏著(zhù)的塵土、殘余砂漿和澆筑時(shí)的隔離劑未清理干凈，光滑的混凝土表面未涂刷界面劑或進(jìn)行噴漿拉毛，抹灰前未進(jìn)行提前灑水充分潤濕等。二是墻體養護時(shí)間不夠就急于抹灰。墻體未進(jìn)行充分變形就開(kāi)始抹灰，基層與抹灰層收縮不一致導致空鼓。三是單層抹灰過(guò)厚。墻體平整度不好或有缺損時(shí)，沒(méi)有提前處理，抹灰時(shí)急于求成，一次成活，抹灰層過(guò)厚，造成其收縮應力大于砂漿黏結力，產(chǎn)生空鼓。四是抹灰材料使用不當。抹灰砂漿強度與基層墻體強度不匹配，收縮率相差過(guò)大[2]。

1.3表面掉砂

主要是由于砂漿所用的膠凝材料比例少，砂細度模數太低，含泥量超標，砂漿強度不足導致起砂，砂漿保水率太低失水太快，施工后養護不到位或者沒(méi)有養護。

1.4掉粉起皮

主要由于砂漿保水率不高，砂漿中各組分穩定性不好，所用摻和料比例太大，由于搓抹壓光導致部分粉料上浮，聚集表面，以至于表面強度低而掉粉起皮。

預拌砂漿質(zhì)量?jì)?yōu)化措施分析

2.1原材料控制

（1）膠凝材料

預拌砂漿中的膠凝材料主要有水泥、石膏、石灰?，F在用量最大的是水泥，其次是石膏。水泥是水泥基預拌砂漿中基礎原材料之一，水泥質(zhì)量的好壞對建筑工程質(zhì)量影響非常大。因此，加強水泥質(zhì)量的檢測對于確保建筑工程質(zhì)量有著(zhù)重要意義[3]。

預拌砂漿中的水泥宜采用通用硅酸鹽水泥，且宜采用散裝水泥，應符合GB175-2007《通用硅酸鹽水泥》的規定。水泥進(jìn)貨應具有質(zhì)量證明文件。水泥的主要技術(shù)要求可分為化學(xué)指標和物理指標兩大類(lèi)。試驗室以檢測水泥的物理指標為主。

（2）骨料

骨料的選擇應從含泥量、顆粒級配、有害物質(zhì)、堅固性、體積密度、孔隙率等方面分析，并且試驗室骨料入廠(chǎng)必須要對骨料顆粒級配、泥塊含量、含泥量以及堅固性等進(jìn)行檢查，而其他項目則需要按批次抽檢。其中，顆粒級配即砂中不同粒徑顆粒搭配的比例情況，為提高水泥與砂漿強度，需要采用大小不同的顆粒進(jìn)行配比。而含泥量則是砂中公稱(chēng)粒徑小于80μm顆粒的含量，而泥塊含量則是指砂中公稱(chēng)粒徑大于125mm，經(jīng)水洗或者手捏處理后小于630μm顆粒的含量。如果砂中含泥量與泥塊含量過(guò)多，則會(huì )對砂漿強度、耐久性等造成影響，一般應控制含泥量≤3.0%，泥塊含量≤2.0%。

（3）摻和料

用在砂漿中的摻合料分為活性填料和惰性填料?；钚蕴盍现副旧聿痪哂兴钚曰騼H有微弱的水化活性，但在堿性環(huán)境或存在硫酸鹽的情況下可以水化，并產(chǎn)生強度的填料。常用的活性填料有粉煤灰、?；郀t礦渣粉、硅灰、沸石粉、鋼渣粉。惰性填料是指沒(méi)有活性，不能產(chǎn)生強度的物質(zhì)，如磨細石英砂、石灰石、硬礦渣等材料，其細度一般與水泥相近或更細。在砂漿中摻加惰性填料可以減少膠凝材料的用量，降低生產(chǎn)成本。用在砂漿中的摻和料應分別符合各自相關(guān)的國家、行業(yè)標準。

（4）外加劑

用在預拌砂漿中的很少量的起到改善砂漿工作性能的物質(zhì)。常用的砂漿外加劑有纖維素醚、可再分散乳膠粉、淀粉醚、減水劑、引氣劑、消泡劑、抗裂纖維等。在生產(chǎn)不同品種的砂漿中選擇不同的外加劑用于對砂漿進(jìn)行改性。

2.2成品質(zhì)量?jì)?yōu)化

（1）生產(chǎn)線(xiàn)控制

整個(gè)生產(chǎn)過(guò)程要有詳細的記錄，做好烘砂過(guò)程控制、配料、攪拌以及在線(xiàn)初檢等環(huán)節的原始記錄。其中烘砂過(guò)程中要按照規定頻次測定砂含水量與顆粒級配，將烘干砂的含水率控制在0.5%以?xún)?，顆粒級配保證滿(mǎn)足砂漿配合比要求。攪拌則應選擇用機械強制攪拌混合，攪拌工藝應嚴格按照砂漿配合比工藝卡進(jìn)行，并做好攪拌設備狀態(tài)與參數的記錄。

（2）性能檢測

預拌砂漿性能指標分為快速檢測指標與長(cháng)期性能指標兩種，其中快速檢測指標分為保水率、凝結時(shí)間以及2h稠度損失率等，如果所有指標檢測均合格，則該批次砂漿可以出廠(chǎng)，并出具出廠(chǎng)檢驗報告。另外，其他長(cháng)期性能指標，如14d拉伸黏結強度、28d收縮率等，生產(chǎn)企業(yè)應在所有性能結果出來(lái)后3d內補報給工地。

2.3施工現場(chǎng)控制

預拌砂漿由工廠(chǎng)預制完成，通過(guò)散裝運輸車(chē)運往工地散裝筒倉中儲存待用，散裝筒倉應在顯著(zhù)位置標識預拌砂漿種類(lèi)、強度等級、使用部位等內容。預拌砂漿企業(yè)向施工人員提供預拌砂漿使用說(shuō)明書(shū)，包括砂漿特點(diǎn)、性能指標、使用方法、注意事項等。施工人員施工時(shí)應嚴格按照使用說(shuō)明書(shū)要求操作，按照設計的強度等級使用對應的預拌砂漿[4]。

預拌砂漿是由生產(chǎn)企業(yè)按照最佳配合比生產(chǎn)的，故在施工過(guò)程中除加水攪拌外不能隨意添加任何其他材料，以免影響材料性能。預拌砂漿攪拌用水應符合JGJ63《混凝土用水標準》的規定，用水量應符合說(shuō)明書(shū)的要求。當氣溫或施工環(huán)境溫度低于5℃時(shí)，預拌砂漿無(wú)有效的保溫、防凍措施不得施工。

預拌砂漿應隨拌隨用，攪拌均勻。砂漿拌和物應在使用說(shuō)明書(shū)規定的時(shí)間內用完。砂漿拌和物在使用前應盡量覆蓋表面防止水分流失，如砂漿出現泌水現象，應在使用前再次拌和。超過(guò)使用規定時(shí)間的砂漿拌和物嚴禁二次加水攪拌使用。

為防止預拌砂漿離析，散裝筒倉中的預拌砂漿不應用空，應始終保持5T～8T的余量。若發(fā)現散裝筒倉下料不連續或堵塞時(shí)，應適量減小震動(dòng)時(shí)間，并禁止敲擊散裝筒倉錐部，以免加劇預拌砂漿離析。散裝筒倉停止使用或中斷時(shí)間超過(guò)30min時(shí)應將攪拌軸及時(shí)清理干凈，防止攪拌軸堵塞。

目前建筑材料多樣，為保證施工質(zhì)量，請施工單位選用與基層墻體強度相適應的抹灰砂漿來(lái)進(jìn)行施工，防止由于強度差別大，收縮不同引起的空鼓開(kāi)裂。抹灰前應把基層清理干凈，如油漬、浮灰等?；炷?、砂加氣或灰加氣砌塊等基體抹灰前應進(jìn)行界面處理。不同材質(zhì)的基體交界處應采取防止開(kāi)裂的加強措施，門(mén)窗口、墻角處的加強護角應提前抹好。抹灰砂漿使用時(shí)每層抹灰厚度不宜大于10mm，當抹灰厚度大于10mm時(shí)應分層抹灰，且應在前一層砂漿凝結硬化后再進(jìn)行下一層抹灰。每層砂漿應分別壓實(shí)、抹平，且抹平應在凝結前完成。當抹灰厚度大于或等于35mm時(shí)，應采取加強措施，如加網(wǎng)格布、鋼絲網(wǎng)等。砂漿凝結前應防止快干、水沖、撞擊、震動(dòng)和受凍。砂漿施工完成，面層凝結后，必須及時(shí)對其進(jìn)行保濕養護，以防止砂漿出現早期塑性開(kāi)裂，砂漿養護時(shí)間不得少于一周。如遇夏季高溫季節時(shí)，保證白天每隔4小時(shí)淋水不少于一次。

結束語(yǔ)：

我國預拌砂漿正處于快速發(fā)展階段，預拌砂漿的使用有效減少了資源損耗，提高了工程質(zhì)量，改善了城市環(huán)境。但是，目前預拌砂漿還存在較多質(zhì)量問(wèn)題，若不加以規范，將使其優(yōu)勢大打折扣，甚至起到反作用。預拌砂漿的質(zhì)量控制需要從生產(chǎn)源頭開(kāi)始，包括原材料質(zhì)量控制、成品質(zhì)量控制、施工現場(chǎng)控制等各個(gè)方面，只有將這些方面都做好，預拌砂漿才能真正發(fā)揮作用。
